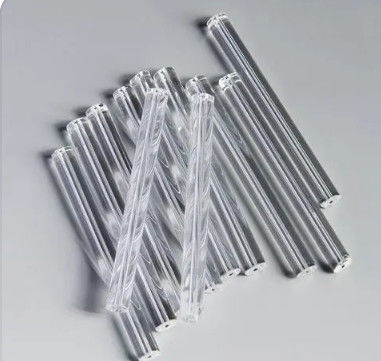

12mm Tabung Kaca Borosilikat Rendah Untuk Botol Kaca / Ampul / Tabung Reaksi

Kualitas tinggi dan harga rendah tabung kaca borosilikat transparan

bahan baku

Termasuk bahan baku utama dan bahan baku penolong.Yang pertama mengacu pada pengenalan bahan mentah seperti oksida yang membentuk struktur jaringan kaca, oksida antara dan oksida di luar jaringan;yang terakhir dapat mempercepat pencairan kaca atau membuatnya memperoleh sifat-sifat tertentu yang diperlukan.

bahan utama

Kejutan termal dan stabilitas kimia yang luar biasa
Produk tabung dan batang ditarik diproduksi menggunakan teknologi terbaru untuk menghasilkan permukaan murni yang halus, tidak berpori, sepenuhnya transparan dan tahan korosi.
Tabung kaca borosilikat, batang, profil, dan kapiler digunakan dalam produksi peralatan gelas laboratorium, ferrules serat optik kaca, tabung NMR, pipet IVF, kromatografi gas, instrumen industri, pemipaan proses, kolektor panas matahari, dan lampu.

Bahan baku oksida asam: bahan baku seperti SiO2, B2O3, Al2O3, dll. SiO2 adalah kerangka struktur kaca dalam kaca silikat.Ini memberi kaca kekuatan tinggi, stabilitas kimia yang baik, tahan panas dan ekspansi rendah, tetapi itu akan meningkatkan suhu leleh kaca dan meningkatkan viskositas.Bahan baku SiO2 yang dimaksud adalah pasir silika, batupasir, dan kuarsit.Menambahkan B2O3 ke kaca dapat mengurangi ekspansi termal kaca, meningkatkan indeks bias, ketahanan kejut termal dan ketahanan kimia, mengurangi viskositas kaca saat suhu lebih tinggi, dan meningkatkan viskositas kaca saat suhu lebih rendah. .Bahan baku yang dikutip untuk B2O3 adalah boraks atau asam borat.Menambahkan Al2O3 ke kaca dapat mengurangi kecenderungan kaca untuk mengkristal dan meningkatkan stabilitas kimia, meningkatkan kekuatan, dan meningkatkan viskositas kaca.Bahan baku yang disebutkan biasanya feldspar dengan K2O atau Na2O dan SiO2, dan alumina industri juga dapat digunakan.Cangzhou Tianchang Craft Glass Products Factory mengkhususkan diri dalam produksi berbagai jenis tabung gelas borosilikat tinggi
Bahan baku oksida logam alkali: bahan baku dengan Na2O dan K2O.Penambahan Na2O dan K2O pada kaca dapat menurunkan suhu leleh dan viskositas, tetapi akan memperburuk stabilitas kimia kaca.Bahan baku yang dimaksud adalah soda ash (Na2CO3) dan potash (K2CO3).

Ini terutama mencakup langkah-langkah persiapan batch, peleburan, pembentukan, anil dan pasca-pemrosesan.

Persiapan batch

Pertama, perlakuan awal bahan baku meliputi penghancuran bahan curah, pengeringan bahan yang telah dibasahi sebelumnya, dan perlakuan bahan yang mengandung besi selain besi.Ukuran partikel setelah penghancuran harus 0,25 hingga 0,5 mm.Partikel yang terlalu kasar tidak cukup mudah meleleh, dan bubuk yang tersisa akan membentuk batu atau nodul kaya silikon di kaca;partikel yang terlalu halus cenderung menyebar atau menggumpal.Bahan baku ditimbang secara akurat dalam ukuran partikel sesuai dengan formula tertentu, dan kemudian dicampur dengan drum, dayung pengaduk atau cakram.
MeltingGlass dilebur dan dimurnikan pada suhu tinggi untuk membentuk kaca cair yang homogen, bebas gelembung, dan bebas batu.Temperatur leleh batch kaca bervariasi dengan komposisi dan biasanya 1300-1600 °C.Batch mengalami serangkaian reaksi fisikokimia yang secara bertahap dan sepenuhnya meleleh pada suhu tinggi.Dengan kenaikan suhu, viskositas menurun dengan jelas, sejumlah besar gas dan udara mentah keluar, lelehan yang terkandung di dalamnya terurai dan lelehan diklarifikasi.Gelembung dihilangkan pada suhu tinggi, dan komposisi kimia dari gelas cair cenderung seragam.Jika perlu, pengadukan mekanis dapat diterapkan.Setelah klarifikasi dan pendinginan seragam selesai, kaca secara seragam mencapai viskositas yang diinginkan yang cocok untuk pencetakan.

Layanan kami adalah layanan satu atap
penelitian dan Pengembangan
Insinyur dan teknisi profesional, dengan kemampuan pengembangan independen yang kuat, inovasi dan kreativitas yang berkelanjutan.Lingkungan produksi kelas satu dan prosedur pemeriksaan yang ketat memastikan kinerja dan keamanan obat Anda.
